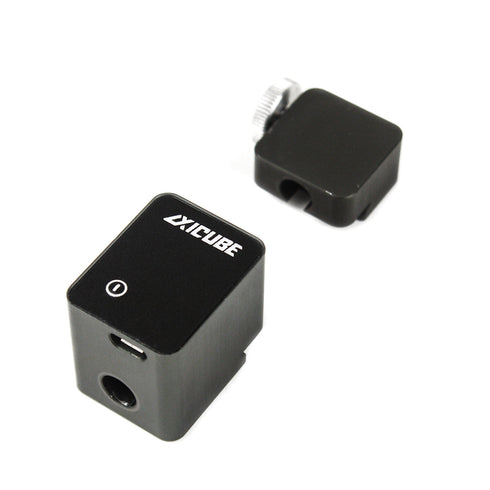

Axicube-integrierter Winkelfinder für TSProf K03

Axicube-integrierter Winkelfinder (Axicube-I) misst den Schärfwinkel mit einer Genauigkeit von 0,1 ° und hilft, alle Änderungen des Winkels in Echtzeit zu überwachen und zu verfolgen, z. beim Wechsel von Schleifmitteln. Das helle Display ist in allen Beleuchtungsbedingungen leicht zu lesen. Der Winkelfinder ist in einem festen Gehäuse aus Aluminium von Flugzeugen aufgetragen und ist gegen Vibrationen resistent. Axicube-I wird von einer eingebauten Batterie angetrieben, die über den Micro-USB-Stecker wieder auflösbar ist. Eine Ladung reicht für einen vollen achtstündigen Tag des Schärfens aus.

Aufmerksamkeit! Dieses Produkt enthält keine Führungsstange und kann nur mit K03 Lite und K03 Pro (offiziell) arbeiten. Zur Aktualisierung der Expertenreihe K02, K03 und K03, TSProf Bietet ein Pro Guide-Stange mit integriertem Axicube-I. Erfahrene Benutzer können dieses Produkt jedoch mit einer alten Führungsstange verwenden,um K02, K03, K03-Experte und einige Nicht-Nicht-Rufe zu aktualisierenTSProf Spitzer mit horizontaler Ausrichtung von Klemmen und Führungsstange mit Standarddurchmesser 8mm (z. B. Kazak -Modell 100).

Anforderungen

1) Ein alter Steinhalter muss aus der Führungsstange entfernt und durch zwei Teile Axicube-I ersetzt werden.

2) Axicube-I ist Ihr neuer Steinhalter. Ein Schärfstein muss in Axicube-I installiert werden,um Messungen aussagekräftig zu machen.

3) Der Spitzer, die Klemmen und die klemmende Klinge müssen geebnet werden.

Über Axicube-i

Axicube-i Der digitale Winkelfinder ist ein neues Produkt von TSPROF, entwickelt,um die Genauigkeit und Stabilität der Schärfenwinkelanpassung auf dem TSPROF K03 Schärfsystem. Mit Axicube-i Es besteht keine Notwendigkeit, einen Standardmechanikwinkelfinder zu verwenden. Die Messung des Winkels ist unmittelbar, was es ermöglicht, den Wert des Winkels in jedem Arbeitsmoment zu bestimmen und ihn bei der Änderung von Schleifmitteln, der unregelmäßigen Dicke hinter der Kante oder einer komplexen Messergeometrie leicht zu korrigieren. Es wird möglich, nahezu perfekte symmetrische sekundäre Schrägen zu schaffen. Mit dem Winkelfinder können Sie eine präzise Schrittschärfe durchführen oder die feinsten mikrosekundären Kräfte erzeugen.

Der Axicube-i Der Winkelfinder misst den Winkel zwischen der Messerachse und der sekundären Schrägoberfläche während des Schärfprozesses. Die Daten werden in drei Achsen gemessen, so dass es möglich ist, Winkel an jedem Punkt der sekundären Kräfte des Messers zu bestimmen. Der Winkelfinder ist empfindlich gegenüber allen Abweichungen, einschließlich solcher, die während der manuellen Schärfe auf dem Gerät auftreten. Die hohe Steifheit der TSPROF K03 Spitzer ermöglicht es, den Winkelfinder so effektiv wie möglich zu verwenden. Der Schleifinhaber von TSPROF Der Spitzer ist auf einer starren Stahlführerstange montiert, die während des Schärfens ablenkt und die korrekten Winkelwerte während aller Schärfvorgänge vom Abgraben bis zum endgültigen Polieren garantiert. Ein Beschleunigungsmesser im Inneren der Axicube-i ist verantwortlich für die Genauigkeit von Messungen. Es ist ein Gerät, das die Projektion einer scheinbaren Beschleunigung misst, d. H. Die Differenz zwischen der wahren und der Gravitationsbeschleunigung eines Objekts. Der digitale Winkelfinder Axicube-I verwendet die indirekte Messung der Projektion der Gravitationsbeschleunigung. Zu diesem Zweck misst der Sensor die Verschiebung der Trägheitsmasse relativ zum Körper und wandelt den erhaltenen Wert in ein elektrisches Signal (kapazitive Methode)um. Diese Methode ist derzeit eine der zuverlässigsten und wird in Systemen mit den höchsten Genauigkeitsanforderungen verwendet. Das kapazitive Beschleunigungsmesser besteht aus mehreren Tafeln, von denen einige stationär sind, während andere sich frei im Körper bewegen. Zwischen den Platten wird ein Kondensator gebildet, dessen kapazitiver Wert vom Abstand zwischen den Platten abhängt. Unter dem Einfluss der Beschleunigungskraft ändert sich die Kapazität des Kondensators. Integrale Sensoren, die für den Betrieb des Geräts verantwortlich sind, werden unter Verwendung der IMEM -Technologie (Integrated Micro Electro Mechanical System) auf einem Siliziumkristall hergestellt. Die Struktur des Sensors ist ein Siliziumsubstrat, auf dem sich der Sensorchip und der Signalverstärkungsschaltung befinden.

Das digitale Neigungsmesser von Axicube-I verfügt über mehrere Betriebsmodi: Basismodus, Setup-Modus und Spezial-Setup-Modus. Die Schärfwinkelanzeige und die Ein/Aus -Taste befinden sich auf der Vorderseite. Direkt darunter ist ein Micro-USB-Stecker für das Laden geschützt. Der Indikator im Basisbetriebsmodus zeigt den Wert des Winkels in Grad und ihren Zehntel. Axicube-i wird von einem eingebauten 180-mAh-Akku angetrieben.

Axicube-i Hat eine starre Verbindung mit dem Schleifhalter während des Betriebs und befindet sich in der Ebene des Schleifsteins, sodass Sie den Winkel mit einer Genauigkeit von 0,1 ° einstellen können. Der Winkelfinder hat einen anodisierten Aluminiumkörper, der gegen Schwingungen, Stürze und Temperaturschwankungen beständig ist (können bei Temperaturen von +5 bis +40 ° с betrieben werden). Dank des hellen Displays können Winkelwerte unter den Beleuchtungsbedingungen eindeutig lesbar sind.

Jede Axicube-i wird in der Fabrik mit verifizierten Messinstrumenten kalibriert. Bevor der Winkelfinder auf jeder neuen Oberfläche verwendet wird, muss der anfängliche Referenzwinkel festgelegt werden. Zu diesem Zweck wird eine spezielle Kalibrierungsplatte verwendet. Wenn das Schärfen auf eine andere Oberfläche verschoben wird, ist eine neue Kalibrierung mit der Platte erforderlich. Wenn das Schärfgerät seine Position nicht ändert, wird der anfängliche Referenzwinkel vom Winkelfinder auswendig gelernt und die Kalibrierungsplatte muss nicht verwendet werden, wenn der Winkelfinder erneut eingeschaltet ist.

Notiz. Axicube-I ist für TSPROF Nur K03. Das Produkt ist nicht mit der Kadet- und Blitz -Serie kompatibel. Axicube-I wird nicht mit Spitzer anderer Hersteller arbeiten.

Auto aus: 2 Minuten
