Laserkante Goniometer Master

Lasergoniometer ist ein Werkzeug zur Messung des Schärfungswinkels von Messern und Scheren. Es ist die preisgezogene Alternative der von Catra erfundenen teuren Geräte.

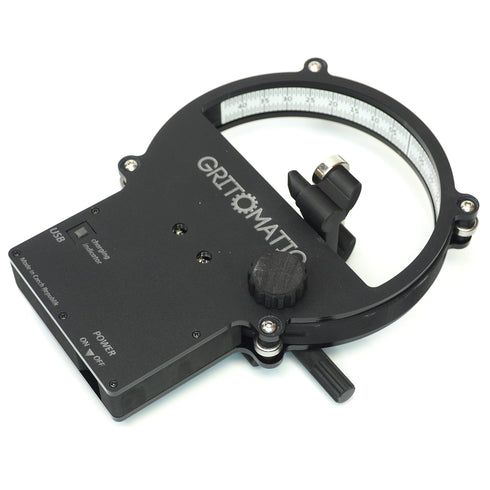

Laser -Goniometer -Meister Die Version ist fortgeschrittener als Lite und Pro -Versionen. Master -Version hat eine Klingenfixierung von Magneten. Dies ermöglicht es Ihnen, die Geometrie des Messers in Ruhe zu studieren. Mit zwei starken Magneten können Sie das Messer im Goniometer oder das Goniometer selbst mit dem Messer halten.

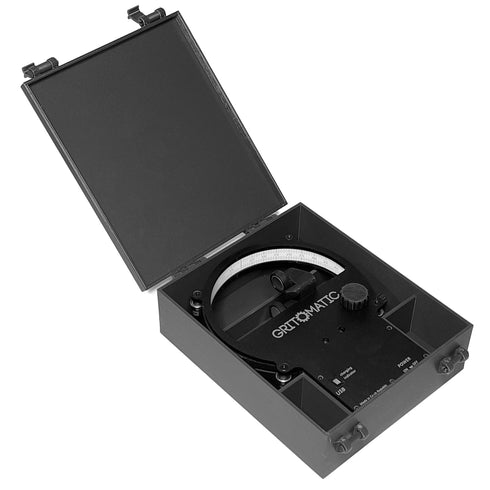

Laser Goniometer Master Plus Beinhaltet einen Laser -Goniometer -Master und einen Carry Case.

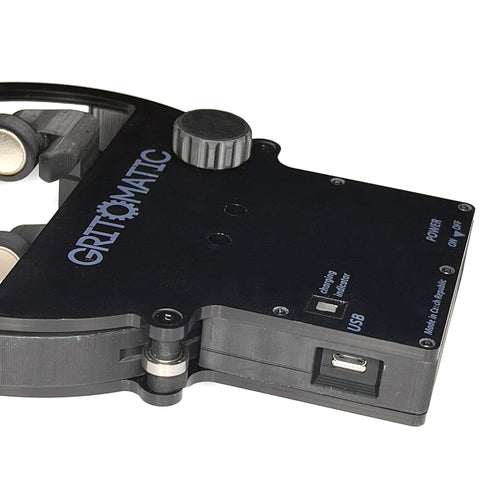

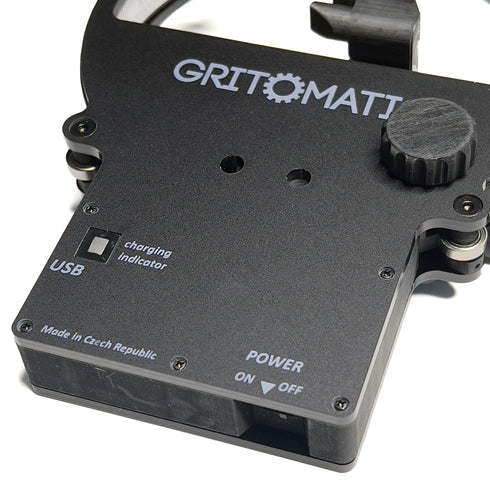

Neue Revision. Der Laser wird von einer eingebauten Batterie angetrieben, die über Micro USB aufgeladen werden kann.

Modelle Vergleich

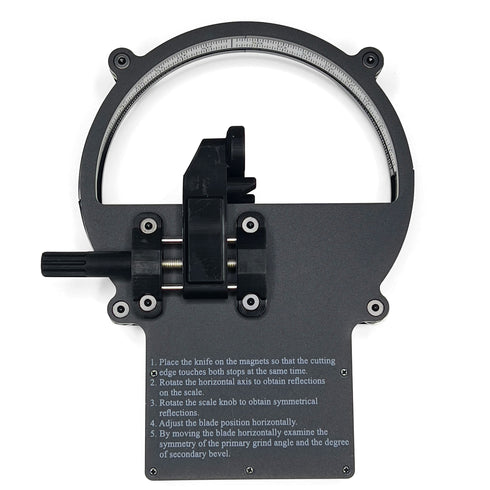

Im Gegensatz zur Pro -Version verfügt Master über zwei Einstellungen: Die erste ist die Möglichkeit, das Messer mithilfe einer Einstellschraube horizontal zu bewegen, was eine genaue Einstellung des Laserstrahls unabhängig von der Dicke und Geometrie des Messerblattes ermöglicht. Die zweite Einstellung besteht darin, die Goniometer -Skala genau auf die Mitte der Schneidekante des Messers auszurichten,um ein genaues symmetrisches Muster zu erhalten. Sie können die Messwerte in Ruhe anzeigen, da es nicht erforderlich ist, die Klingenposition wieder zu "neu einstellen",um ein symmetrisches Bild auf der Skala zu erhalten. Der horizontale Verschiebungsbereich der Klinge beträgt 10mm. Der Drehbereich der Skala beträgt 12 Grad. Dies ist mehr als genug für jede Blade -Geometrie und jede angemessene Dicke.

Zwei Polyamidbuchsen mit einem Durchmesser von 6mm werden verwendet,um die Klinge vertikal zu reparieren. Sie verhindern Schäden beim Schärfen beim Berühren und Nivellieren und können bei Bedarf leicht durch 6x4 -Polyamid- oder 10 -mm -Polyurethan -Schläuche ersetzt werden. Die horizontale Bewegung der Klinge wird an zwei Leitfäden mit einer M6 -Laufschraube durchgeführt. Die Lager MR106ZZ machen die Bewegung der Klinge einfach und zuverlässig. Die Skala des Goniometers befindet sich auf einer Drehscheibe in der Mitte der Rotationsachse, auf der sich die Klinge befindet. Die Rotation der Skala erfolgt von Hand durch die gezackten Elemente auf drei Seiten des Goniometers. Um die Klinge vor Kratzern zu schützen, wird empfohlen, vor dem Messen Stücke Klebeband oder Klebeband auf die Magnete zu legen. Bitte verwenden Sie nicht zu große Teile, da der Laserstrahl nicht behindert werden sollte.

Für diesen Protraktor wurde ein professionelles Lasermodul mit einer Glaslinse verwendet, die vorgezogen und angepasst wurde. Zwei ISO7380 -Schrauben M4x10 Führen Sie die Drehlasereinheit auf,um die Stelle auf "0" zu fannen. Der Betrieb ist sehr einfach und bietet Ihnen jederzeit genaue und hilfreiche Ergebnisse.

Aufmerksamkeit! Es gibt Kein Benutzerhandbuch.
