Axicube One Sharping Winkel -Finder

Der Axicube One Sharping Winkel -Finder (Rev. 2) ist für eine hohe Präzisionsmessung von konzipiert Winkel zwischen Flugzeugen und die Neigung einer Oberfläche aus den horizontalen und vertikalen Ebenen. MEMS-Technologie (MICRO Electro Mechanical System) mit ultra-spezifischen elektronischen Neigungssensoren relativ zum Schwerkraftvektor.

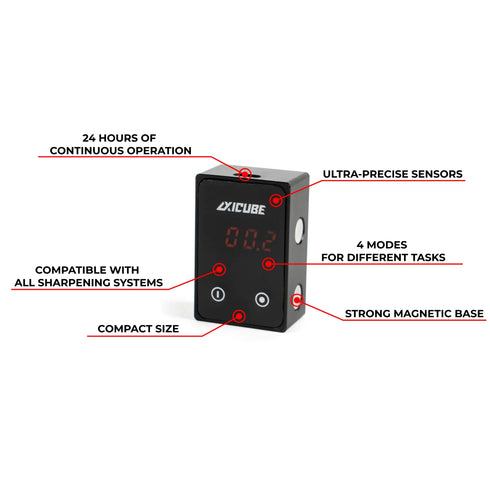

Merkmale

• MEMS -Design (Mikro-Elektro-mechanisches System) mit ultra-spezifischen elektronischen Neigungssensoren im Vergleich zum Schwerkraftvektor
• Kompakte Aluminiumschale

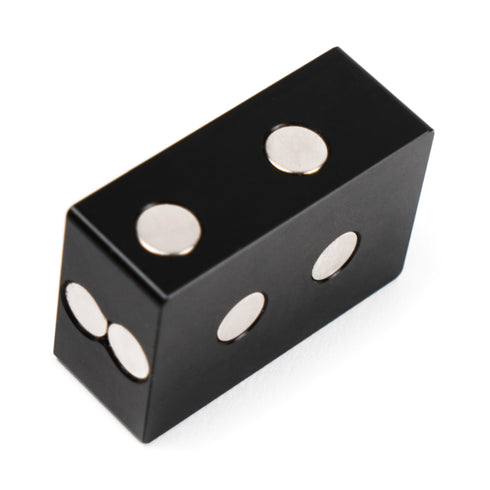

• N38 -Klasse Neodym -Magnete unten, seitliche und hintere Seiten
• Eingebaute Batterie über den Micro-USB-Stecker renoviert

Spezifikation

• Winkelmessbereich: 0 - 99,9 °
• Messgenauigkeit: 0,1 °
• Messfehler: 0,05 °
• Batteriekapazität: 300 mAh
• Ladezeit: 3-5 Stunden

• Auto-Ausschalten: 5 Minuten

• Abmessungen: 18,3 x 30,6 x 45,8mm.
• Gewicht: 60 Gramm

• Gewicht mit Verpackung: 140 Gramm

Kit

• Axicube ein elektronischer Winkelfinder
• Mikro -USB -Kabel
• Benutzerhandbuch

Wie man Axicube verwendet

Allgemeine Informationen

1 Netzschalter | 2 Reset-Knopf | 3 Anzeige | 4 Teiler | 5 Micro-USB | A

Axicube wird nach 5 Minuten Inaktivität schlafen. Drücken Sie einmal eingeschaltet. Um es auszuschalten, halten Sie es für 3 Sek.

Drücken Sie,um den Akku -Ladungslevel und den aktuellen Modus zu überprüfen Wenn Axicube eingeschaltet ist. 85: p2 - Ladestufe 85%, P2 -Modus.

Drücken Sie zum Fahrrad Betriebsmodi Und gleichzeitig.

Lassen Sie den Batteriepegel nicht auf 0% sinken. Der Batteriespiegel unter 10% ist kritisch - das Axicube muss sofort aufgeladen werden. Die volle Ladezeit beträgt 3-5 Stunden.

Axicube One Modi

• P1 - Neigungsmodus zur Messung des Neientwinkels von horizontaler Ebene
• P2 - Universeller Modus (Kadet/Blitz-Modus) Dual-Purpose: 1) Zum Einstellen des Schärfwinkels auf Kadet- und Blitzsystemen und 2) für Messen des Schärfwinkels auf einer Vielzahl von Schärfsystemen
• P3 - K03 -Modus für Messen des Schärfwinkels auf Schärfsystemen mit horizontal geschätztem Messer
• P4 - Winkelmessmodus zum Festlegen des Schärfwinkels zu Beginn der Schärfensitzung

P1 Neigungsmodus

00:00 Der Neigungsmessermodus ist so konzipiert, dass der Neigungswinkel relativ zur horizontalen Ebene misst.

🎛️Kalibrierung

• Axicube auf eine flache Oberfläche legen.
• drücken und halten für 15 s. Das Display beginnt zu blinken.
• Freigeben . Das Display wird angezeigt P1
• Legen Sie Axicube gegen einen stationären Punkt wie eine Mauer.
• Drücken Sie . Das Display wird angezeigt P2
• Axicube 180 ° drehen. Drücken Sie ⊙ ein Mal noch.

P2 Universeller Modus mit Kadet und Blitz

0:00 Der universelle Modus ist zum Schärfen von anderen Systemen als zum Schärfen von Systemen konzipiert TSPROF K03. Auf Kadet- und Blitz -Serie, setzen Sie den Schärfwinkel und setzen Messen des Schärfwinkels werden auf unterschiedliche Weise ausgeführt.

🎚️Setzen Sie den Schärfwinkel

• Machen Sie Ihr System für eine Schärfsitzung vor. Legen Sie die Führungsstange mit einem Schärfen, der nach unten auf das geklemmte Messer ausgerichtet ist.
• Legen Sie die Axicube -Seite A auf den Steinhalter.
• Auf Null zurücksetzen. . #.## → 0:00
• Legen Sie die Axicube -Seite A auf den Winkelfinderstand.
• Stellen Sie einen gewünschten Schärfwinkel ein.

📐Messen des Schärfwinkels

• Legen Sie die Axicube -Seite A auf den Winkelmesserhalter.
• Auf Null zurücksetzen. . #.## → 0:00
• Legen Sie die Axicube -Seite A auf den Schleifhalter.
• Axicube misst einen Schärfwinkel an jedem Punkt der Klinge korrekt.

P2 Universeller Modus mit nichtTSPROF Systeme

0:00 Der universelle Modus ist zum Schärfen von anderen Systemen als zum Schärfen von Systemen konzipiert TSPROF K03.

🎚️Setzen Sie den Schärfwinkel

• Machen Sie Ihr System für eine Schärfsitzung vor. Legen Sie die Führungsstange mit einem Schärfen, der nach unten auf das geklemmte Messer ausgerichtet ist.
• Legen Sie das Axicube auf den Nullpegel. Verwenden Sie die gleiche Seite von Axicube zum Nivellieren und Messen.
• Auf Null zurücksetzen. Drücken Sie . #.## → 0:00
• Legen Sie den Axicube auf den Steinhalter.
• Stellen Sie einen gewünschten Schärfwinkel ein.

📐Messen des Schärfwinkels

• Legen Sie das Axicube auf den Nullpegel. Verwenden Sie die gleiche Seite von Axicube zum Nivellieren und Messen.
• Auf Null zurücksetzen. Drücken Sie . #.## → 0:00
• Legen Sie den Axicube auf den Steinhalter.
• Axicube misst einen Schärfwinkel an jedem Punkt der Klinge korrekt.

P3 K03 -Modus

0:00 Der K03 -Modus ist für die K03 -Familie konzipiert, wird jedoch mit allen Schärfsystemen mit horizontal geschätztem Messer arbeiten. P3 Der Modus ist anspruchsvoll, aber lohnend.

📐Messen des Schärfwinkels

• Legen Sie das Axicube auf den Nullpegel. Verwenden Sie die gleiche Seite von Axicube zum Nivellieren und Messen.
• Auf Null zurücksetzen. Drücken Sie ⊙. #.## → 0:00
• Irr9 tritt auf in P3 Modus, wenn Sie versuchen, Null zurückzusetzen, nicht in der horizontalen Ebene.
• Legen Sie den Axicube auf den Steinhalter.
• Axicube misst einen Schärfwinkel an jedem Punkt der Klinge korrekt.

P4 Winkelmessmodus

000:0 Der Winkelmessmodus ahmt traditionelle Winkelwürfel nach. Entwickelt für die Reparatur, Konstruktion und Ausrüstung.

📐Den Winkel finden

• Legen Sie die Axicube -Seite A auf die erste Oberfläche.
• Auf Null zurücksetzen. Drücken Sie ⊙. ###.# → 000:0
• Legen Sie die Axicube -Seite A auf die zweite Oberfläche.
• Axicube misst einen Schärfwinkel an jedem Punkt der Klinge korrekt.
